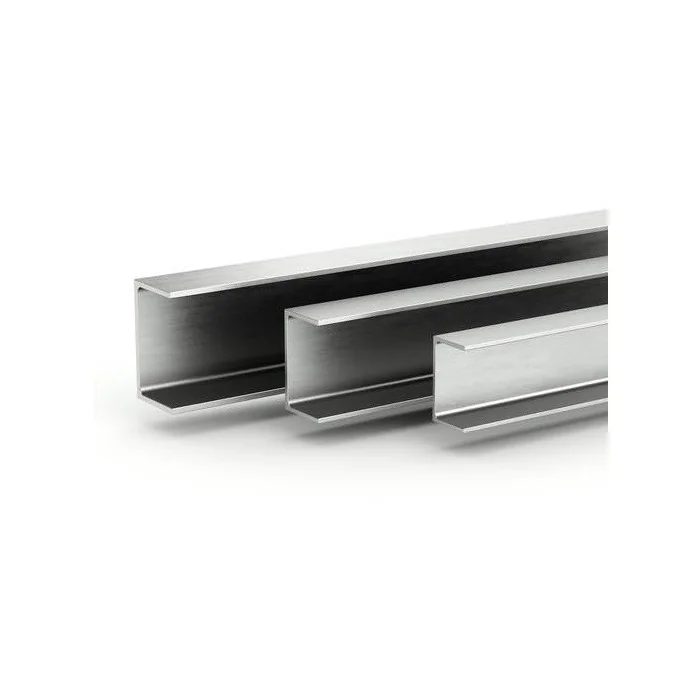

UPN 220 S275JR

Aire de cisaillement axe fort Avz (mm² x 10²) : 20,6 mm² x 10²

Aire de section A (mm² x 10²) : 37,4 mm² x 10²

Aspect / Finition : Brut

Distance du centre de cisaillement Ym (mm x 10) : 4,2 mm x 10

Distance du centre de gravité YS (mm x 10) : 2,14 mm x 10

Etat : Brut

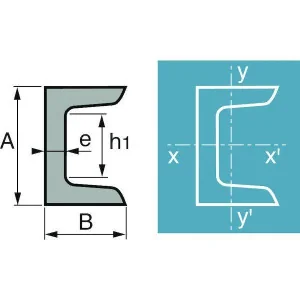

Hauteur - H (mm) : 220 mm

Hauteur de la portion droite de l’âme d (mm) : 167 mm

Largeur - B (mm) : 80 mm

Longueur d'appui rigide SS (mm) : 30,3 mm

Longueur l (mm) : 6100 mm

Masse linéique G (kg/m) : 29,4 kg/m

Matière : Acier

Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 64,1 mm³ x 10³

Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 292 mm³ x 10³

Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 33,6 mm³ x 10³

Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 245 mm³ x 10³

Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 197 mm4 x 10^4

Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 2690 mm4 x 10^4

Moment d'inertie de gauchissement IW (mm6 x 10^9) : 14,6 mm6 x 10^9

Moment d'inertie de torsion It (mm4 x 10^4) : 16 mm4 x 10^4

Norme de nuance : EN 10025-2: 2004

Norme de tolérance : EN 10279: 2000

Norme dimensionnelle : DIN 1026-1: 2000, NF A 45-202: 1986

Nuance : S275JR

Procédé : Laminé à chaud

Rayon de congé extérieur r2 (mm) : 6,5 mm

Rayon de congé intérieur r1 (mm) : 12,5 mm

Rayon de giration axe faible iz (mm x 10) : 2,3 mm x 10

Rayon de giration axe fort iy (mm x 10) : 8,48 mm x 10

Surface à peindre par unité de longueur AL (m²/m) : 0,718 m²/m

Surface à peindre par unité de masse AG (m²/t) : 24,46 m²/t

Tolérance Longueur : 0+100

Traitement : Brut

Épaisseur de l'aile tf (mm) : 12,5 mm

Épaisseur de l’âme tw (mm) : 9 mm
