    UPN 160 S275JR
    • UPN 160 S275JR
    • UPN 160 S275JR
    • UPN 160 S275JR

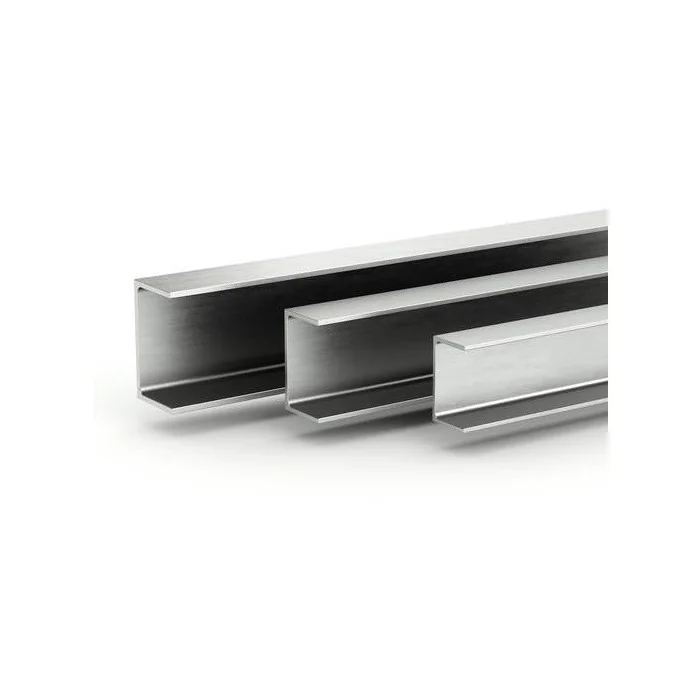

    UPN 160 S275JR - 65 x 160mm

    UPN 160 S275JR

    Fers U normaux européens.


    Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.

    Coupe droite incluse - notez vos dimensions dans l'encart message de votre commande


    Option Parachèvement  sur devis

    Coupe biaisée

    Traitement de surface : grenaillage / peinture, galvanisation à chaud.

    Longueur (m)
    76,00 €
    TTC
    Quantité

    21110264

    Aire de cisaillement axe fort Avz (mm² x 10²) : 12,6 mm² x 10²

    Aire de section A (mm² x 10²) : 24 mm² x 10²

    Aspect / Finition : Brut

    Distance du centre de cisaillement Ym (mm x 10) : 3,56 mm x 10

    Distance du centre de gravité YS (mm x 10) : 1,84 mm x 10

    Etat : Brut

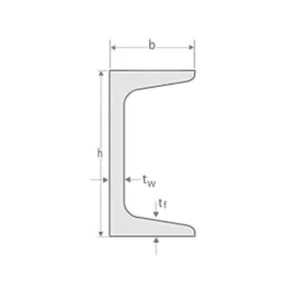

    Hauteur - H (mm) : 160 mm

    Hauteur de la portion droite de l’âme d (mm) : 115 mm

    Largeur - B (mm) : 65 mm

    Longueur d'appui rigide SS (mm) : 25,3 mm

    Longueur l (mm) : 6100 mm

    Masse linéique G (kg/m) : 18,8 kg/m

    Matière : Acier

    Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 35,2 mm³ x 10³

    Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 138 mm³ x 10³

    Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 18,3 mm³ x 10³

    Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 116 mm³ x 10³

    Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 85,3 mm4 x 10^4

    Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 925 mm4 x 10^4

    Moment d'inertie de gauchissement IW (mm6 x 10^9) : 3,26 mm6 x 10^9

    Moment d'inertie de torsion It (mm4 x 10^4) : 7,39 mm4 x 10^4

    Norme de nuance : EN 10025-2: 2004

    Norme de tolérance : EN 10279: 2000

    Norme dimensionnelle : DIN 1026-1: 2000, NF A 45-202: 1986

    Nuance : S275JR

    Procédé : Laminé à chaud

    Rayon de congé extérieur r2 (mm) : 5,5 mm

    Rayon de congé intérieur r1 (mm) : 10,5 mm

    Rayon de giration axe faible iz (mm x 10) : 1,89 mm x 10

    Rayon de giration axe fort iy (mm x 10) : 6,21 mm x 10

    Surface à peindre par unité de longueur AL (m²/m) : 0,546 m²/m

    Surface à peindre par unité de masse AG (m²/t) : 28,98 m²/t

    Tolérance Longueur : 0+100

    Traitement : Brut

    Épaisseur de l'aile tf (mm) : 10,5 mm

    Épaisseur de l’âme tw (mm) : 7,5 mm

    Fiche technique

    Matière
    Acier
    Finition
    Brut
    Longueur en mm
    3000
    Longueur en mm
    1000
    Longueur en mm
    2000
    Largeur en mm
    65
    Hauteur en mm
    160
