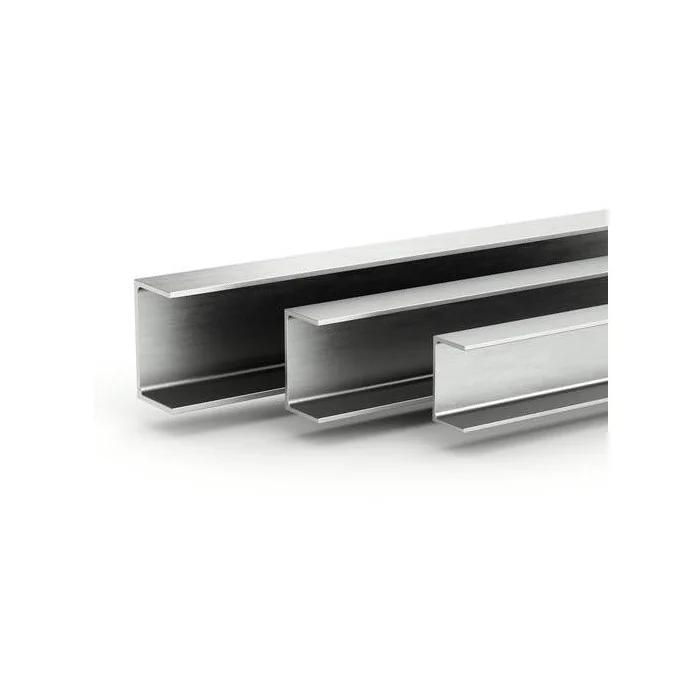

UPN 140 S275JR

Aire de cisaillement axe fort Avz (mm² x 10²) : 10,4 mm² x 10²

Aire de section A (mm² x 10²) : 20,4 mm² x 10²

Aspect / Finition : Brut

Distance du centre de cisaillement Ym (mm x 10) : 3,37 mm x 10

Distance du centre de gravité YS (mm x 10) : 1,75 mm x 10

Etat : Brut

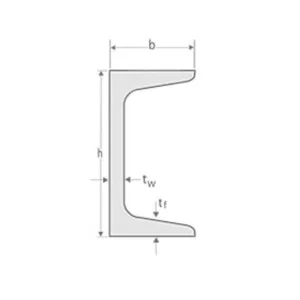

Hauteur - H (mm) : 140 mm

Hauteur de la portion droite de l’âme d (mm) : 98 mm

Largeur - B (mm) : 60 mm

Longueur d'appui rigide SS (mm) : 23,9 mm

Longueur l (mm) : 6100 mm

Masse linéique G (kg/m) : 16 kg/m

Matière : Acier

Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 28,3 mm³ x 10³

Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 103 mm³ x 10³

Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 14,8 mm³ x 10³

Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 86,4 mm³ x 10³

Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 62,7 mm4 x 10^4

Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 605 mm4 x 10^4

Moment d'inertie de gauchissement IW (mm6 x 10^9) : 1,8 mm6 x 10^9

Moment d'inertie de torsion It (mm4 x 10^4) : 5,68 mm4 x 10^4

Norme de nuance : EN 10025-2: 2004

Norme de tolérance : EN 10279: 2000

Norme dimensionnelle : DIN 1026-1: 2000, NF A 45-202: 1986

Nuance : S275JR

Procédé : Laminé à chaud

Rayon de congé extérieur r2 (mm) : 5 mm

Rayon de congé intérieur r1 (mm) : 10 mm

Rayon de giration axe faible iz (mm x 10) : 1,75 mm x 10

Rayon de giration axe fort iy (mm x 10) : 5,45 mm x 10

Surface à peindre par unité de longueur AL (m²/m) : 0,489 m²/m

Surface à peindre par unité de masse AG (m²/t) : 30,54 m²/t

Tolérance Longueur : 0+100

Traitement : Brut

Épaisseur de l'aile tf (mm) : 10 mm

Épaisseur de l’âme tw (mm) : 7 mm
