    UPN 80 S275JR
    • UPN 80 S275JR
    • UPN 80 S275JR
    • UPN 80 S275JR

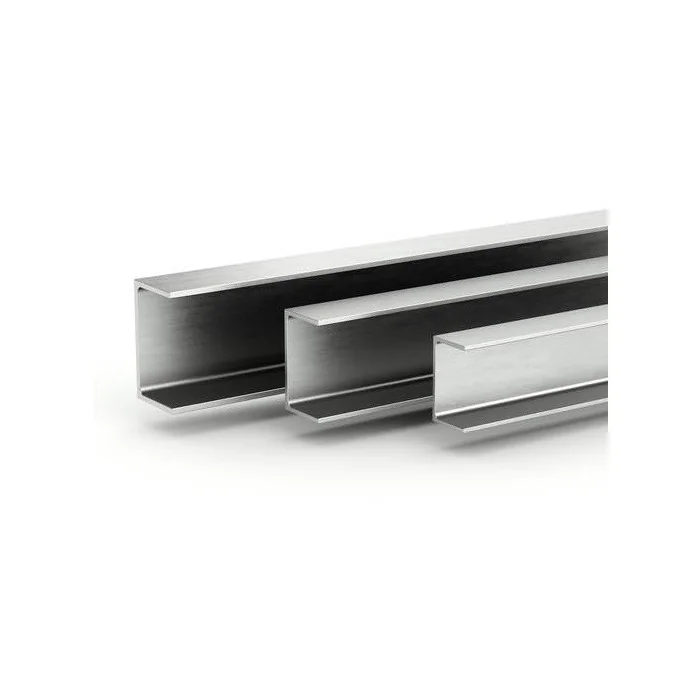

    UPN 80 S275JR - 45 x 80mm

    UPN 80 S275JR

    Fers U normaux européens.


    Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.

    Coupe droite incluse - notez vos dimensions dans l'encart message de votre commande


    Option Parachèvement  sur devis

    Coupe biaisée

    Traitement de surface : grenaillage / peinture, galvanisation à chaud.

    Longueur (m)
    42,00 €
    TTC
    Quantité

    21110175

    Aire de cisaillement axe fort Avz (mm² x 10²) : 4,9 mm² x 10²

    Aire de section A (mm² x 10²) :11 mm² x 10²

    Aspect / Finition: Brut

    Distance du centre de cisaillement Ym (mm x 10) : 2,67 mm x 10

    Distance du centre de gravité YS (mm x 10) : 1,45 mm x 10

    Etat : Brut

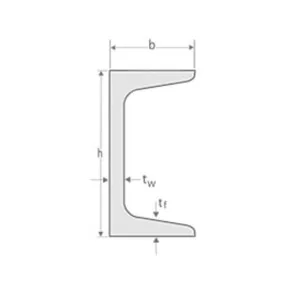

    Hauteur - H (mm) : 80 mm

    Hauteur de la portion droite de l’âme d (mm) : 47 mm

    Largeur - B (mm) : 45 mm

    Longueur d'appui rigide SS (mm) : 19,4 mm

    Matière : Acier

    Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 11,9 mm³ x 10³

    Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 32,3 mm³ x 10³

    Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 6,36 mm³ x 10³

    Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 26,5 mm³ x 10³

    Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 19,4 mm4 x 10^4

    Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 106 mm4 x 10^4

    Moment d'inertie de gauchissement IW (mm6 x 10^9) : 0,18 mm6 x 10^9

    Moment d'inertie de torsion It (mm4 x 10^4) : 2,2 mm4 x 10^4

    Norme de nuance : EN 10025-2: 2004

    Norme de tolérance : EN 10279: 2000

    Norme dimensionnelle : DIN 1026-1: 2000, NF A 45-202: 1986

    Nuance : S275JR

    Procédé : Laminé à chaud

    Rayon de congé extérieur r2 (mm) : 4 mm

    Rayon de congé intérieur r1 (mm) : 8 mm

    Rayon de giration axe faible iz (mm x 10) : 1,33 mm x 10

    Rayon de giration axe fort iy (mm x 10) : 3,1 mm x 10

    Surface à peindre par unité de longueur AL (m²/m) : 0,312 m²/m

    Surface à peindre par unité de masse AG (m²/t) : 37,1 m²/t

    Tolérance Longueur : 0+100

    Traitement : Brut

    Épaisseur de l'aile tf (mm) : 8 mm

    Épaisseur de l’âme tw (mm) : 6 mm

    Fiche technique

    Matière
    Acier
    Finition
    Brut
    Longueur en mm
    3000
    Longueur en mm
    1000
    Longueur en mm
    2000
    Largeur en mm
    45
    Hauteur en mm
    80
