    UPE 120 S275JR
    • UPE 120 S275JR
    • UPE 120 S275JR

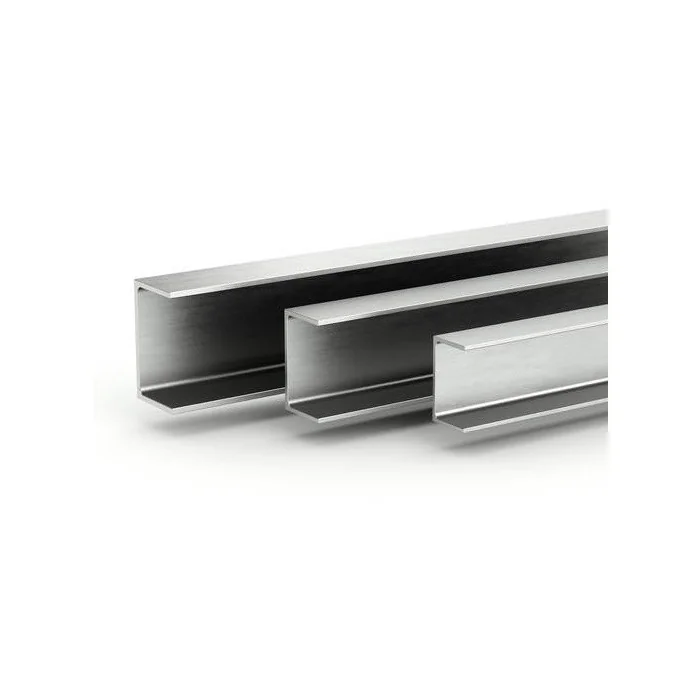

    UPE 120 S275JR - 60 x 120mm

    UPE 120 S275JR - Fers U à ailes parallèles.


    Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.

    Coupe droite incluse - notez vos dimensions dans l'encart message de votre commande


    Option Parachèvement  sur devis

    Coupe biaisée

    Traitement de surface : grenaillage / peinture, galvanisation à chaud.

    Longueur (m)
    61,00 €
    TTC
    Quantité

    27289088

    Aire de cisaillement axe fort Avz (mm² x 10²) : 7,18 mm² x 10²

    Aire de section A (mm² x 10²) : 15,4 mm² x 10²

    Aspect / Finition : Brut

    Distance du centre de cisaillement Ym (mm x 10) : 4,12 mm x 10

    Distance du centre de gravité YS (mm x 10) : 1,98 mm x 10

    Etat : Brut

    Hauteur - H (mm) : 120 mm

    Hauteur de la portion droite de l’âme d (mm) : 80 mm

    Hauteur intérieure entre ailes hi (mm) : 104 mm

    Largeur - B (mm) : 60 mm

    Longueur d'appui rigide SS (mm) : 20 mm

    Longueur l (mm) : 12000 mm

    Masse linéique G (kg/m) : 12,1 kg/m

    Matière : Acier

    Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 25,3 mm³ x 10³

    Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 70,3 mm³ x 10³

    Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 13,8 mm³ x 10³

    Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 60,6 mm³ x 10³

    Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 55,5 mm4 x 10^4

    Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 364 mm4 x 10^4

    Moment d'inertie de gauchissement IW (mm6 x 10^9) : 1,12 mm6 x 10^9

    Moment d'inertie de torsion It (mm4 x 10^4) : 2,9 mm4 x 10^4

    Norme de nuance : EN 10025-2: 2004

    Norme de tolérance : EN 10279: 2000

    Norme dimensionnelle : DIN 1026-2: 2002-10

    Nuance : S275JR

    Procédé : Laminé à chaud

    Rayon de congé intérieur r (mm) : 12 mm

    Rayon de giration axe faible iz (mm x 10) : 1,9 mm x 10

    Rayon de giration axe fort iy (mm x 10) : 4,86 mm x 10

    Surface à peindre par unité de longueur AL (m²/m) : 0,46 m²/m

    Surface à peindre par unité de masse AG (m²/t) : 37,98 m²/t

    Tolérance Longueur : 0+100

    Traitement : Brut

    Épaisseur de l'aile tf (mm) : 8 mm

    Épaisseur de l’âme tw (mm) :5 mm

    Fiche technique

    Matière
    Acier
    Finition
    Brut
    Longueur en mm
    3000
    Longueur en mm
    1000
    Longueur en mm
    2000
    Largeur en mm
    60
    Hauteur en mm
    120

    Références spécifiques
