IPE 220 S275JR

Aire de cisaillement axe fort Avz (mm² x 10²) : 15,9 mm² x 10²

Aire de section A (mm² x 10²) : 33,4 mm² x 10²

Aspect / Finition : Brut

Etat : Brut

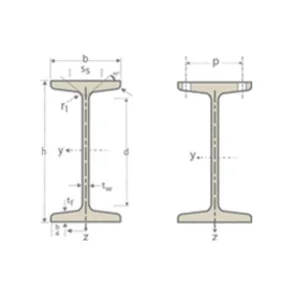

Hauteur - H (mm) : 220 mm

Hauteur de la portion droite de l’âme d (mm) : 177,6 mm

Hauteur intérieure entre ailes hi (mm) : 201,6 mm

Largeur - B (mm) : 110 mm

Longueur d'appui rigide SS (mm) : 38,4 mm

Longueur l (mm) : 6000 mm

Masse linéique G (kg/m) : 26,2 kg/m

Matière : Acier

Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 58,1 mm³ x 10³

Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 285 mm³ x 10³

Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 37,3 mm³ x 10³

Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 252 mm³ x 10³

Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 205 mm4 x 10^4

Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 2772 mm4 x 10^4

Moment d'inertie de gauchissement IW (mm6 x 10^9) : 22,7 mm6 x 10^9

Moment d'inertie de torsion It (mm4 x 10^4) : 9,07 mm4 x 10^4

Norme de nuance : EN 10025-2: 2004

Norme de tolérance : EN 10034: 1993

Nuance : S275JR

Procédé : Laminé à chaud

Rayon de congé intérieur r (mm) : 12 mm

Rayon de giration axe faible iz (mm x 10) : 2,48 mm x 10

Rayon de giration axe fort iy (mm x 10) : 9,11 mm x 10

Surface à peindre par unité de longueur AL (m²/m) : 0,848 m²/m

Surface à peindre par unité de masse AG (m²/t) : 32,36 m²/t

Tolérance Longueur : 0+100

Traitement : Brut

Épaisseur de l'aile tf (mm) : 9,2 mm

Épaisseur de l’âme tw (mm) : 5,9 mm
