IPE 200 S275JR

Aire de cisaillement axe fort Avz (mm² x 10²) : 14 mm² x 10²

Aire de section A (mm² x 10²) : 28,5 mm² x 10²

Aspect / Finition : Brut

Etat : Brut

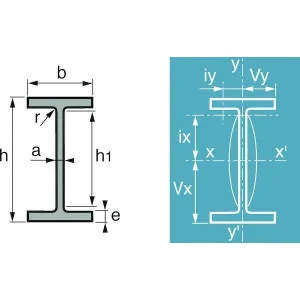

Hauteur - H (mm) : 200 mm

Hauteur de la portion droite de l’âme d (mm) : 159 mm

Hauteur intérieure entre ailes hi (mm) : 183 mm

Largeur - B (mm) : 100 mm

Longueur d'appui rigide SS (mm) : 36,7 mm

Longueur l (mm) : 6000 mm

Masse linéique G (kg/m) : 22,4 kg/m

Matière : Acier

Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 44,6 mm³ x 10³

Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 221 mm³ x 10³

Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 28,5 mm³ x 10³

Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 194 mm³ x 10³

Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 142 mm4 x 10^4

Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 1943 mm4 x 10^4

Moment d'inertie de gauchissement IW (mm6 x 10^9) : 13 mm6 x 10^9

Moment d'inertie de torsion It (mm4 x 10^4) : 6,98 mm4 x 10^4

Norme de nuance : EN 10025-2: 2004

Norme de tolérance : EN 10034: 1993

Nuance : S275JR

Procédé : Laminé à chaud

Rayon de congé intérieur r (mm) : 12 mm

Rayon de giration axe faible iz (mm x 10) :2,24 mm x 10

Rayon de giration axe fort iy (mm x 10) : 8,26 mm x 10

Surface à peindre par unité de longueur AL (m²/m) : 0,768 m²/m

Surface à peindre par unité de masse AG (m²/t) : 34,36 m²/t

Tolérance Longueur : 0+100

Traitement : Brut

Épaisseur de l'aile tf (mm) : 8,5 mm

Épaisseur de l’âme tw (mm) : 5,6 mm
