IPE 140 S275JR

Aire de cisaillement axe fort Avz (mm² x 10²) : 7,64 mm² x 10²

Aire de section A (mm² x 10²) : 16,4 mm² x 10²

Aspect / Finition : Brut

Etat : Brut

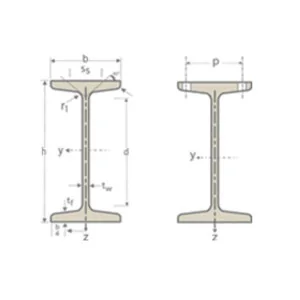

Hauteur - H (mm) : 140 mm

Hauteur de la portion droite de l’âme d (mm) : 112,2 mm

Hauteur intérieure entre ailes hi (mm) : 126,2 mm

Largeur - B (mm) : 73 mm

Longueur d'appui rigide SS (mm) : 26,7 mm

Longueur l (mm) : 6000 mm

Masse linéique G (kg/m) : 12,9 kg/m

Matière : Acier

Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 19,3 mm³ x 10³

Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 88,3 mm³ x 10³

Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 12,3 mm³ x 10³

Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 77,3 mm³ x 10³

Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 44,9 mm4 x 10^4

Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 541 mm4 x 10^4

Moment d'inertie de gauchissement IW (mm6 x 10^9) : 1,98 mm6 x 10^9

Moment d'inertie de torsion It (mm4 x 10^4) : 2,45 mm4 x 10^4

Norme de nuance : EN 10025-2: 2004

Norme de tolérance : EN 10034: 1993

Nuance : S275JR

Procédé : Laminé à chaud

Rayon de congé intérieur r (mm) : 7 mm

Rayon de giration axe faible iz (mm x 10) : 1,65 mm x 10

Rayon de giration axe fort iy (mm x 10) : 5,74 mm x 10

Surface à peindre par unité de longueur AL (m²/m) : 0,551 m²/m

Surface à peindre par unité de masse AG (m²/t) : 42,7 m²/t

Tolérance Longueur : 0+100

Traitement : Brut

Épaisseur de l'aile tf (mm) : 6,9 mm

Épaisseur de l’âme tw (mm) : 4,7 mm
