    IPE 80 S275JR
    • IPE 80 S275JR
    • IPE 80 S275JR
    • IPE 80 S275JR

    IPE 80 S275JR - 46 x 80mm

    IPE 80 S275JR - Poutrelles I européennes.


    Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.

    Option Parachèvement  sur devis

    Coupe biaisée

    Traitement de surface : grenaillage / peinture, galvanisation à chaud.

    Longueur (m)
    29,00 €
    TTC
    Quantité

    21115665

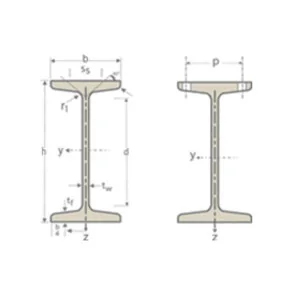

    Aire de cisaillement axe fort Avz (mm² x 10²) : 3,58 mm² x 10²

    Aire de section A (mm² x 10²) : 7,64 mm² x 10²

    Aspect / Finition : Brut

    Etat : Brut

    Hauteur - H (mm) : 80 mm

    Hauteur de la portion droite de l’âme d (mm) : 59,6 mm

    Hauteur intérieure entre ailes hi (mm) : 69,6 mm

    Largeur - B (mm) : 46 mm

    Longueur d'appui rigide SS (mm) : 20,1 mm

    Longueur l (mm) : 6000 mm

    Masse linéique G (kg/m) : 6 kg/m

    Matière : Acier

    Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 5,8 mm³ x 10³

    Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 23,2 mm³ x 10³

    Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 3,69 mm³ x 10³

    Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 20 mm³ x 10³

    Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 8,49 mm4 x 10^4

    Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 80,1 mm4 x 10^4

    Moment d'inertie de gauchissement IW (mm6 x 10^9) : 0,12 mm6 x 10^9

    Moment d'inertie de torsion It (mm4 x 10^4) : 0,7 mm4 x 10^4

    Norme de nuance : EN 10025-2: 2004

    Norme de tolérance : EN 10034: 1993

    Nuance : S275JR

    Procédé : Laminé à chaud

    Rayon de congé intérieur r (mm) : 5 mm

    Rayon de giration axe faible iz (mm x 10) : 1,05 mm x 10

    Rayon de giration axe fort iy (mm x 10) : 3,24 mm x 10

    Surface à peindre par unité de longueur AL (m²/m) : 0,328 m²/m

    Surface à peindre par unité de masse AG (m²/t) : 54,64 m²/t

    Tolérance Longueur : 0+100

    Traitement : Brut

    Épaisseur de l'aile tf (mm) : 5,2 mm

    Épaisseur de l’âme tw (mm) : 3,8 mm

    Fiche technique

    Matière
    Acier
    Finition
    Brut
    Longueur en mm
    3000
    Longueur en mm
    1000
    Longueur en mm
    2000
    Largeur en mm
    46
    Hauteur en mm
    18

    Références spécifiques
