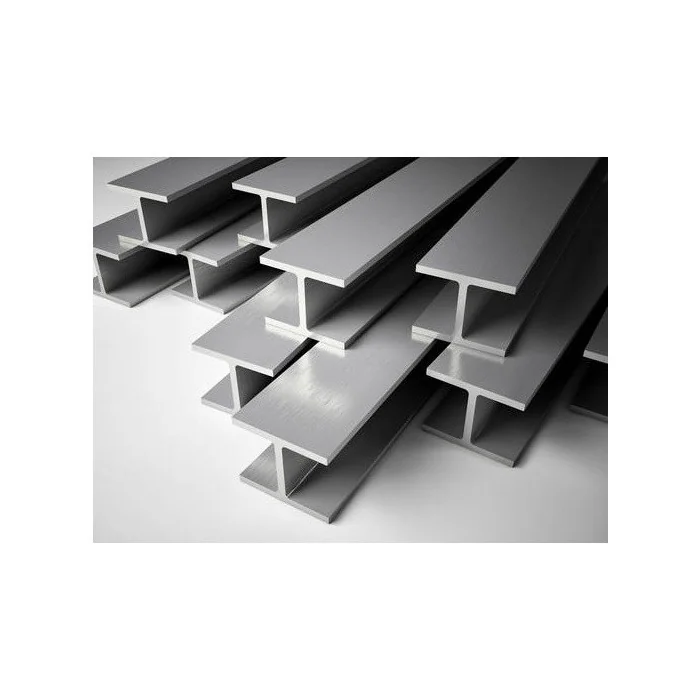

HEB 200 S275JR - Poutrelles européennes à larges ailes.
Etat de surface selon NF EN 10163-3 : 2004, classe C, sous classe 1.
Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.
Coupe droite incluse - notez vos dimensions dans l'encart message de votre commande
Option Parachèvement sur devis
Coupe biaisée
Traitement de surface : grenaillage / peinture, galvanisation à chaud.
Aire de cisaillement axe fort Avz (mm² x 10²) : 24,83 mm² x 10²
Aire de section A (mm² x 10²) : 78,1 mm² x 10²
Aspect / Finition : Brut
Etat : Brut

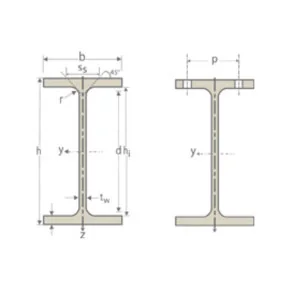

Hauteur - H (mm) : 200 mm
Hauteur de la portion droite de l’âme d (mm) : 134 mm
Hauteur intérieure entre ailes hi (mm) : 170 mm
Largeur - B (mm) : 200 mm
Longueur d'appui rigide SS (mm) : 60,09 mm
Longueur l (mm) : 6100 mm
Masse linéique G (kg/m) : 61,3 kg/m
Matière : Acier
Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 305,8 mm³ x 10³
Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 642,5 mm³ x 10³
Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 200,3 mm³ x 10³
Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 569,6 mm³ x 10³
Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 2003 mm4 x 10^4
Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 5696 mm4 x 10^4
Moment d'inertie de gauchissement IW (mm6 x 10^9) : 171,1 mm6 x 10^9
Moment d'inertie de torsion It (mm4 x 10^4) : 59,28 mm4 x 10^4
Norme de nuance : EN 10025-2: 2004
Norme de tolérance : EN 10034: 1993
Nuance :S275JR
Procédé : Laminé à chaud
Rayon de congé intérieur r (mm) : 18 mm
Rayon de giration axe faible iz (mm x 10) : 5,07 mm x 10
Rayon de giration axe fort iy (mm x 10) : 8,54 mm x 10
Surface à peindre par unité de longueur AL (m²/m) : 1,151 m²/m
Surface à peindre par unité de masse AG (m²/t) : 18,78 m²/t
Tolérance Longueur : 0+100
Traitement : Brut
Épaisseur de l'aile tf (mm) : 15 mm
Épaisseur de l’âme tw (mm) : 9 mm
HEB 100 S275JR - Poutrelles européennes à larges ailes.
Etat de surface selon NF EN 10163-3 : 2004, classe C, sous classe 1.
Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.
Coupe droite incluse - notez vos dimensions dans l'encart message de votre commande
Option Parachèvement sur devis
Coupe biaisée
Traitement de surface : grenaillage / peinture, galvanisation à chaud.
HEB 180 S275JR - Poutrelles européennes à larges ailes.
Etat de surface selon NF EN 10163-3 : 2004, classe C, sous classe 1.
Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.
Coupe droite incluse - notez vos dimensions dans l'encart message de votre commande
Option Parachèvement sur devis
Coupe biaisée
Traitement de surface : grenaillage / peinture, galvanisation à chaud.
HEB 120 S275JR - Poutrelles européennes à larges ailes.
Etat de surface selon NF EN 10163-3 : 2004, classe C, sous classe 1.
Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.
Coupe droite incluse - notez vos dimensions dans l'encart message de votre commande
Option Parachèvement sur devis
Coupe biaisée
Traitement de surface : grenaillage / peinture, galvanisation à chaud.
HEB 160 S275JR - Poutrelles européennes à larges ailes.
Etat de surface selon NF EN 10163-3 : 2004, classe C, sous classe 1.
Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.
Coupe droite incluse - notez vos dimensions dans l'encart message de votre commande
Option Parachèvement sur devis
Coupe biaisée
Traitement de surface : grenaillage / peinture, galvanisation à chaud.
HEB 140 S275JR - Poutrelles européennes à larges ailes.
Etat de surface selon NF EN 10163-3 : 2004, classe C, sous classe 1.
Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.
Parachèvement :
Coupe : droite et biaise (barre à barre, paquets).
Traitement de surface : grenaillage / peinture, galvanisation à chaud.
