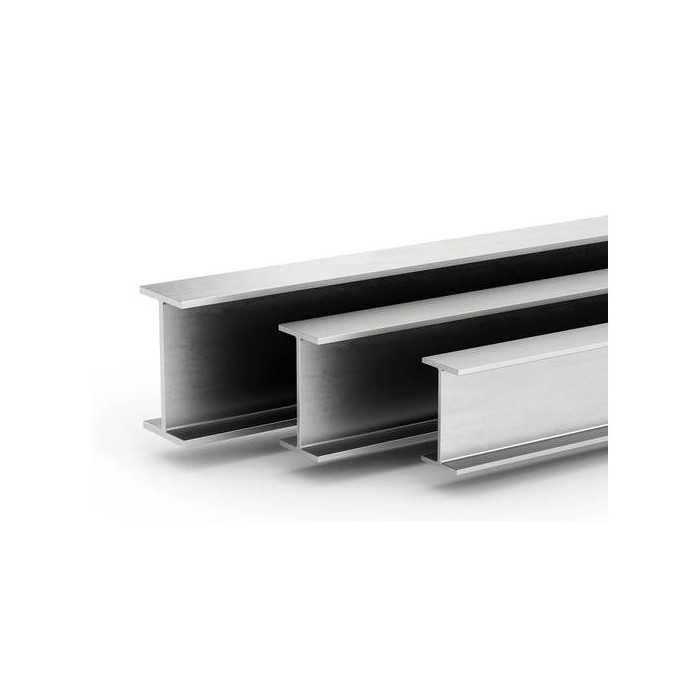

IPE 100 S275JR - Poutrelles I européennes.
Aptitude à la galvanisation à chaud de classe C selon NFA 35-503.
Vendu en l'état .
Risque de rayures et tâches de rouille
.
Aire de cisaillement axe fort Avz (mm² x 10²) : 5,08 mm² x 10²
Aire de section A (mm² x 10²) : 10,3 mm² x 10²
Aspect / Finition : Brut
Etat : Brut
Hauteur - H (mm) : 100 mm
Hauteur de la portion droite de l’âme d (mm) : 74,6 mm
Hauteur intérieure entre ailes hi (mm) : 88,6 mm
Largeur - B (mm) : 55 mm
Longueur d'appui rigide SS (mm) : 23,7 mm
Longueur l (mm) : 6000 mm
Masse linéique G (kg/m) : 8,1 kg/m
Matière : Acier
Module de flexion plastique axe faible Wpl.z (mm³ x 10³) : 9,2 mm³ x 10³
Module de flexion plastique axe fort Wpl.y (mm³ x 10³) : 39,4 mm³ x 10³
Module de flexion élastique axe faible Wel.z (mm³ x 10³) : 5,79 mm³ x 10³
Module de flexion élastique axe fort Wel.y (mm³ x 10³) : 34,2 mm³ x 10³
Moment d'inertie de flexion axe faible Iz (mm4 x 10^4) : 15,9 mm4 x 10^4
Moment d'inertie de flexion axe fort Iy (mm4 x 10^4) : 171 mm4 x 10^4
Moment d'inertie de gauchissement IW (mm6 x 10^9) : 0,35 mm6 x 10^9
Moment d'inertie de torsion It (mm4 x 10^4) : 1,2 mm4 x 10^4
Norme de nuance : EN 10025-2: 2004
Norme de tolérance : EN 10034: 1993
Nuance : S275JR
Procédé : Laminé à chaud
Rayon de congé intérieur r (mm) : 7 mm
Rayon de giration axe faible iz (mm x 10) : 1,24 mm x 10
Rayon de giration axe fort iy (mm x 10) : 4,07 mm x 10
Surface à peindre par unité de longueur AL (m²/m) : 0,4 m²/m
Surface à peindre par unité de masse AG (m²/t) : 49,33 m²/t
Tolérance Longueur : 0+100
Traitement : Brut
Épaisseur de l'aile tf (mm) : 5,7 mm
Épaisseur de l’âme tw (mm) : 4,1 mm
Barre de fer plat acier 60 x 15 mm - laminé à chaud noir
Longueur 2800 mm - Attention la longueur peut varier de 2840 à 2870 mm Barre Fer Plat Acier
Toutes nos côtes sont exprimées en millimètres
Les barres carrées en acier laminé à chaud sont utilisées pour leur robustesse et leur soudabilité
vendu en l'état
Risque de rayures et tâches de rouille
Section : 20 x 20 x 2 mm
Tube carré à angles vifs
Alliages d' aluminium 6060
Vendu en l'état
Risque de rayures et tâches de rouille
Toutes nos côtes sont exprimées en millimètres
ATTENTION ! photos non contractuelles
Section : 100 x 100 x 2 mm
Tube carré à angles vifs
Alliages d' aluminium 6060
Vendu en longueur de 400 mm
vendu en l'état
Risque de rayures et tâches de rouille
Toutes nos côtes sont exprimées en millimètres
ATTENTION ! photos non contractuelles
Section : 100 x 100 x 2 mm
Tube carré à angles vifs
Alliages d' aluminium 6060
Vendu en longueur de 850 mm
vendu en l'état
Risque de rayures et tâches de rouille
Toutes nos côtes sont exprimées en millimètres
ATTENTION ! photos non contractuelles
Section : 100 x 100 x 2 mm
Tube carré à angles vifs
Alliages d' aluminium 6060
Vendu en longueur de 590 mm
vendu en l'état
Risque de rayures et tâches de rouille
Toutes nos côtes sont exprimées en millimètres
ATTENTION ! photos non contractuelles
Barre fer Rond plein acier
Section 20 mm Diamètre
Toutes nos côtes sont exprimées en millimètres
Vendu en l'état
Risque de rayures et tâches de rouille
Attention la longueur peut varier de 1350 à 1570 mm

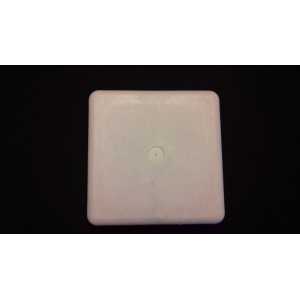

Embouts carrés à aillettes en plastique de couleur blanc. Ces embouts servent de bouchons pour les tubes carrés de 100 x 100 mm.
Les dimensions sont de 100 x 100 mm. La hauteur des ailettes, la profondeur entrante dans le tube est d'environ 22 mm.
L'embase (la partie apparente du bouchon) a une épaisseur de 7 mm.
Vendu en l'état-stockés en extérieur
Section : 25 x 25 x 2 mm
Tube carré à angles vifs
Alliages d' aluminium 6060
Vendu en longueur de 875 mm
vendu en l'état
Risque de rayures et tâches de rouille
Toutes nos côtes sont exprimées en millimètres
ATTENTION ! photos non contractuelles

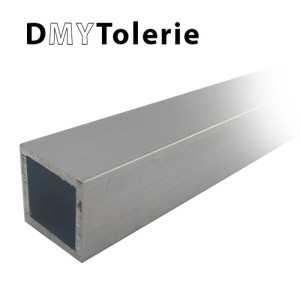

Section : 30 x 30 x 2 mm
Tube carré à angles vifs
Alliages d' aluminium 6060
Vendu en longueur de 865 mm
vendu en l'état
risque de rayures et tâches de rouille
Toutes nos côtes sont exprimées en millimètres
ATTENTION ! photos non contractuelles
Section : 60 x 60 x 2 mm
Tube carré à angles vifs
Alliages d' aluminium 6060
Vendu en longueur de 905 mm
vendu en l'état
Risque de rayures et tâches de rouille
Toutes nos côtes sont exprimées en millimètres
ATTENTION ! photos non contractuelles
Section: diamétre 80 x 5 mm
Tube rond
Alliages d' aluminium: AW 6060
Vendu en longueur de 990 mm
vendu en l'état
Risque de rayures et tâches de rouille
Toutes nos côtes sont exprimées en millimètres
ATTENTION ! photos non contractuelles
